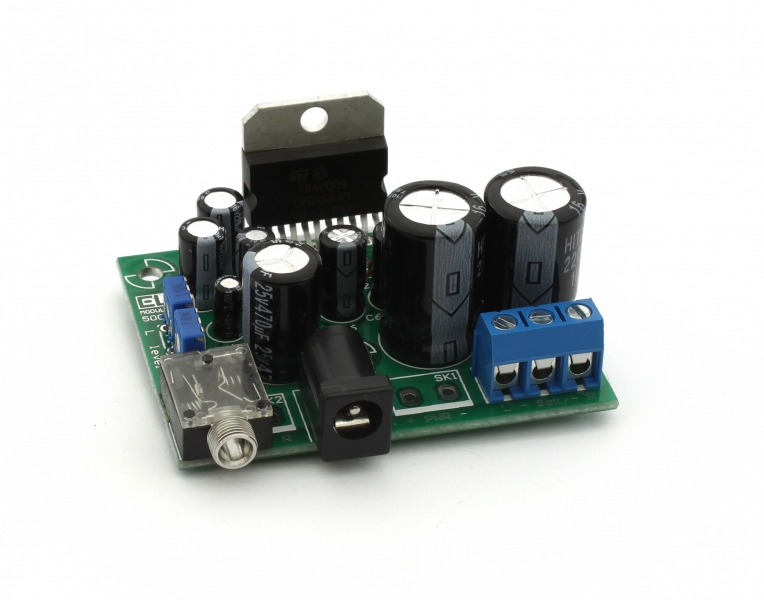

Kezdőknek és haladóknak egyaránt ajánlott, mivel precíz összeszerelés esetén bemérést tulajdonképpen nem is igényel. Az IC hatékony hűtéséről gondoskodni kell! A bemenő jelszint csatornánként trimmerrel állítható. A panel opcionálisan ültethető más csatlakozókkal is (lásd galéria).

Műszaki adatok:

• Méretek: 58 × 46 mm
• Forrasztási pontok: 63 db
• Tápfeszültség: 8 .. 158 VDC
• Áramfelvétel: max. 2,5 A
• Bementi érzékenység: 300 mV
• Ajánlott terhelő impedancia: 4 Ohm

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
• hűtőborda

A működtetéshez szükséges még

• hálózati transzformátor + egyenirányító + puffer kondenzátor
  vagy 12V DC-t adó tápegység/akkumulátor

Megjegyzés:

Figyelem: a készlet hűtőbordát nem tartalmaz!
