Alkonykapcsoló

Ez az áramkör sötétedéskor (a napfény csökkenésével) egy relén keresztül bekapcsol egy fogyasztót (tipikusan világítást). A színszűrős érzékelő révén kifejezetten csak (az infra tartományban is sugárzó) napfényre érzékeny.

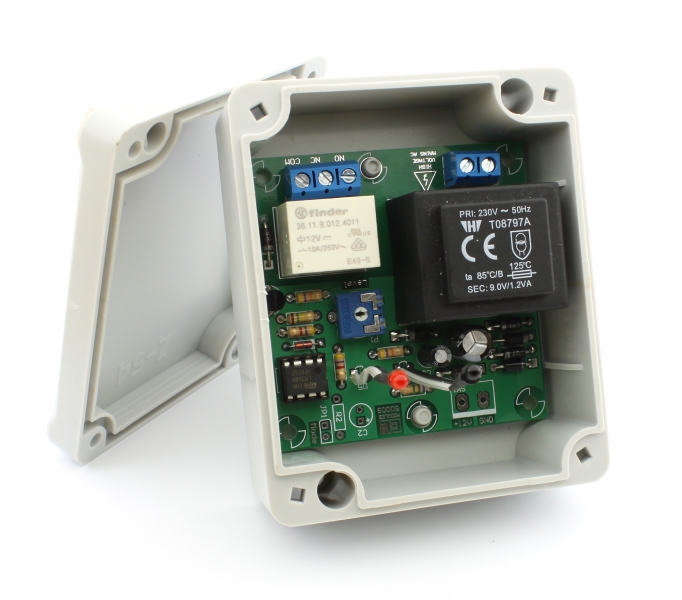

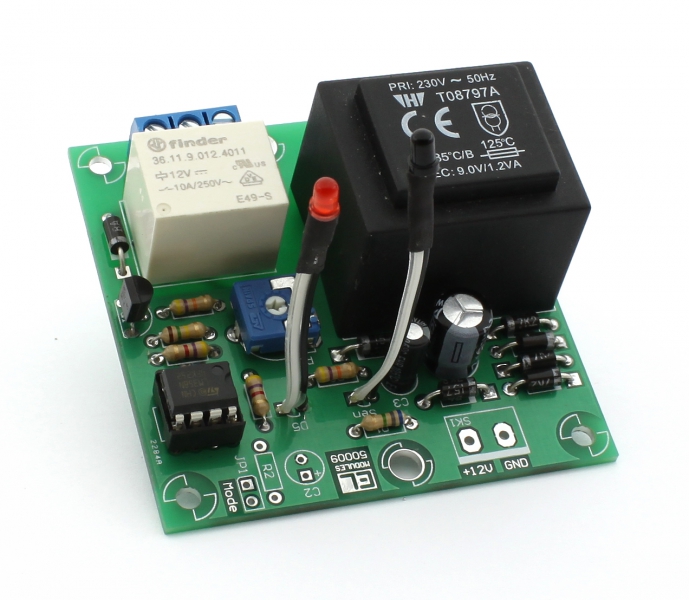

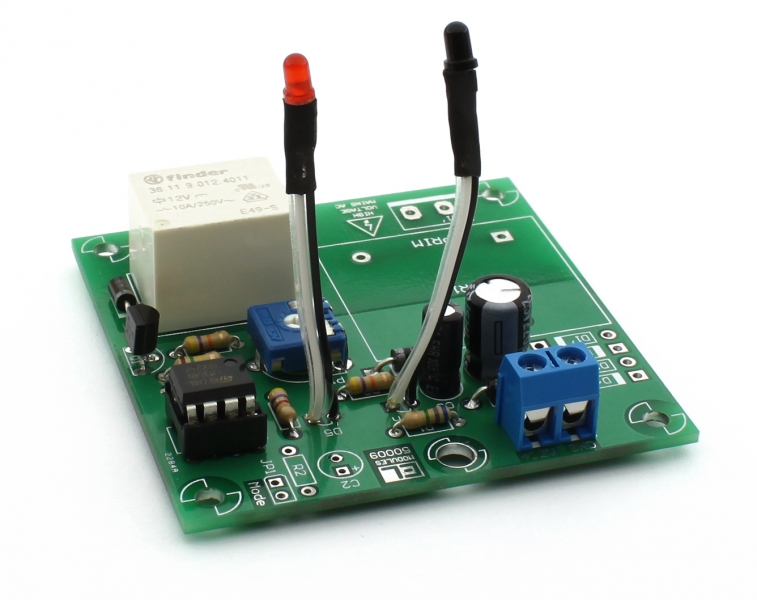

Az áramkör lelke egy LM358-as műveleti erősítőből kialakított komparátor, ami a fényérzékelő jelét egy küszöb feszültséghez hasonlítja. Az erősítő kimenete egy tranzisztoron keresztül egy relét működtet, ami morze érintkezői révén általános célú felhasználást tesz lehetővé. A kívánt fényerőtől függő billenési pont egy trimmer potencióméterrel állítható be. Az áramkör stabilitásáról egy hiszterézis visszacsatolás gondoskodik, ami a be- és kikapcsolási pontokat eltolja egymástól. Az áramkör közvetlen 230V-os hálózatról, gyengeáramú 9V AC; vagy 12..15V DC tápforrásról is működtethető. A hálózati üzemeltetése során fokozottan kell ügyelni az érintésvédelmi előírások betartására! Megépítése nem komoly feladat ugyan, a hálózati üzemeltetés miatt mégis inkább csak gyakorlattal rendelkezőknek ajánlott. Az áramkör kültéri felhasználáshoz kötődobozba helyezhető. Erre a célra a Z-54 doboz ajánlott, melybe a panel pontosan illeszkedik. A készlet továbbá nem tartalmazza a hálózati (EI30/18 9V) transzformátort sem, az igény esetén külön rendelendő.
