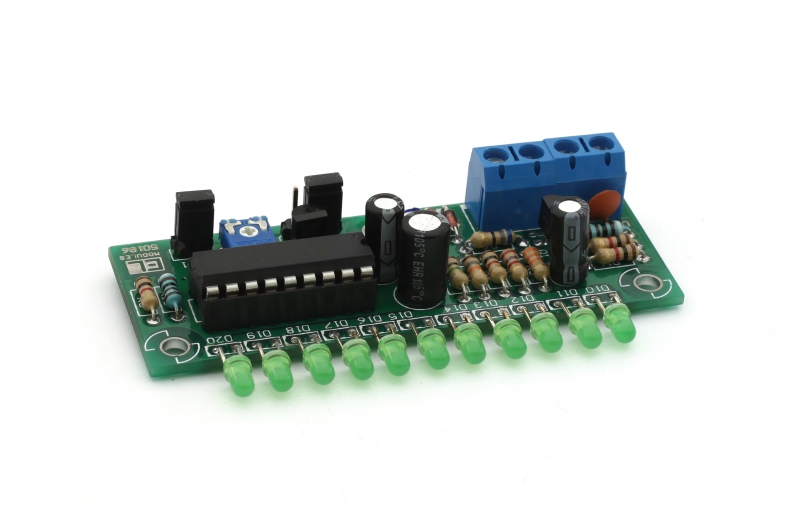

A kapcsolás az LM3914 jelű lineáris karakterisztikájú LED-sor meghajtó alap kapcsolására épül. Az analóg jelek feldolgozása burkológörbe képzésen alapszik, mely jumper segítségével a bemenetre kapcsolható. AC/DC jelek fogadására is alkalmas.

A panel kialakítása lehetővé teszi, hogy ha a beépítés úgy kívánja, a LED-ek a panel forrasztási oldaláról illetve a panel éle irányába is beültethetők. A kijelzés maximumához tartozó feszültségszint kalibrálása trimmer potenciométerrel történik.

Számos analóg feszültségszint kimenettel rendelkező érzékelőhöz hozzákapcsolható kijelző egységként.

Műszaki adatok:

• Méretek: 72 × 27 mm
• Tápfeszültség: 12 VDC
• Forrasztási pontok: 97 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
