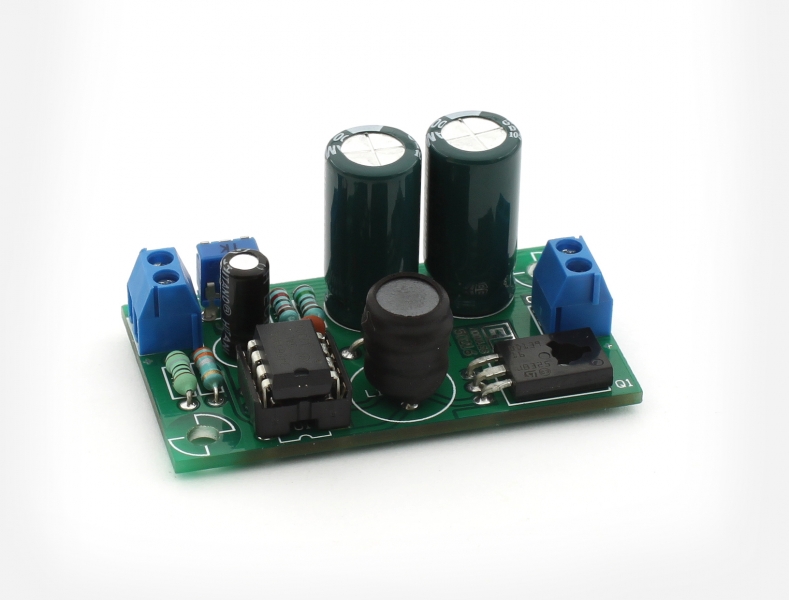

Az áramkör a méltán népszerű MC34063 kapcsolóüzemű tápegység step-up jellegű kialakítása. Az alkatrészek cseréjével más feszültség értékekhez is átalakítható, áramkorláttal is rendelkezik.

Műszaki adatok:

• Méretek: 50 × 28 mm
• Tápfeszültség: 5-12 VDC
• Kimenő feszültség: 12 VDC
• Terhelhetőség: 100 mA (200 mA rövid ideig)
• Hatásfok: 50%
• Működési frekvencia: 80 kHz
• Forrasztási pontok: 38 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
