Kapcsolóüzemű tápegység (3A)

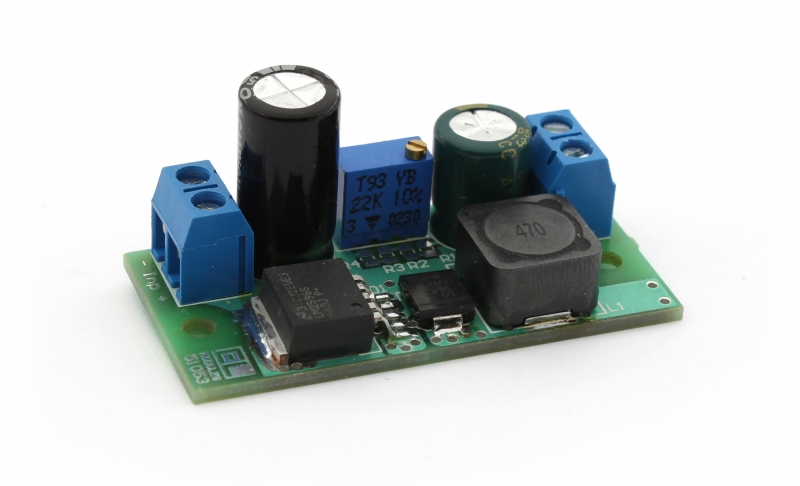

Az áramkör egy univerzálisan használható, paraméterezhető, jó hatásfokú kapcsolóüzemű tápegység, mely kis méreténél fogva könnyen beépíthető.

A kapcsolás az alkalmazott LM2596-ADJ jelű integrált vezérlő áramkör gyári ajánlása (kis módosítással). A panel a kompakt kivitel érdekében SMD alkatrészek felhasználásával készült. A kapcsolásban a kimeneti feszültség érték beállítása egy trimmer ponetcióméterrel vagy igény szerint 2-2 tagra bontott ellenállás osztóval történhet az 1,23V .. 37V tartományban.

A számolási képlet a következő: Uki = Uref ( 1 + (R1+R2)/(R3+R4)) ; R3+R4 = (R1 + R2 )(Uki / Uref - 1)
Ahol Uref értéke 1,23V és (R3 + R4 ) -nek 1k ... 5k tartományba kell esni.

Az alábbi táblázatban a leggyakoribb kimeneti feszültségekhez tartozó közelítő osztó értékek láthatók:

Névl. fesz. R1 R2 R3 R4 Tényleges fesz.
3,3 V 3,6 kOhm 560 Ohm 2,2 kOhm 270 Ohm 3,30 V
5 V 7,5 kOhm 75 Ohm 2,2 kOhm 270 Ohm 5,00 V
6 V 9,1 kOhm 470 Ohm 2,2 kOhm 270 Ohm 6,00 V
9 V 15 kOhm 620 Ohm 2,2 kOhm 270 Ohm 9,01 V
12 V 18 kOhm 3,6 kOhm 2,2 kOhm 270 Ohm 11,99 V
13,5 V 22 kOhm 2,7 kOhm 2 kOhm 470 Ohm 13,53 V



Bár az áramkör nem bonyolult, a kis méretű SMD alkatrészek miatt a KIT megépítése inkább csak forrasztási gyakorlattal rendelkezőknek ajánlott.

Műszaki adatok:

  • Méretek: 50×34 mm
  • Tápfeszültség: max 40 VDC (Uki + 2V)
  • Terhelhetőség: max 3A (tartós terhelés mellett az IC és a dióda hűtést igényel!)
  • Forrasztási pontok: 23 db

Az összeszereléshez szükséges még:

  • forrasztópáka és ón,
  • oldalcsípő fogó,
  • multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
KIT:

Nehézségi szint:

Elkészítési idő: 20 perc

Rendelési szám: EM-51053

A termék nemzetközi regisztrált EAN-kódja:
Modul:

Rendelési szám: EM-61053
