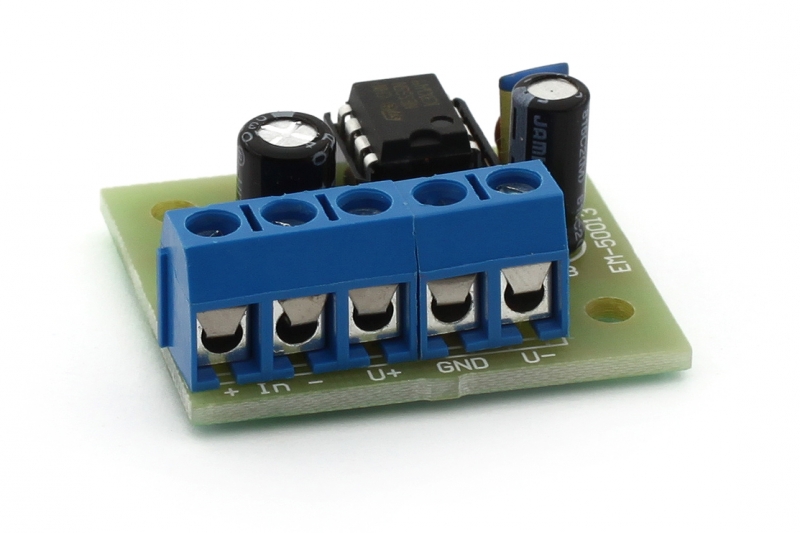

A kapcsolás egy NE555 IC-vel felépített oszcillátorból és egy kétdiódás töltés szivattyúból áll. Bár a kapcsolás terhelhetősége csak néhányszor 10 mA és a negatív feszültség sem pontosan inverze a pozitív ágnak, a legtöbb negatív tápot igénylő kapcsolásban ez nem okoz problémát.

Kezdőknek és haladóknak egyaránt ajánlott

Műszaki adatok:

• Méretek: 33 × 29 mm
• Tápfeszültség : 5 .. 18 V DC

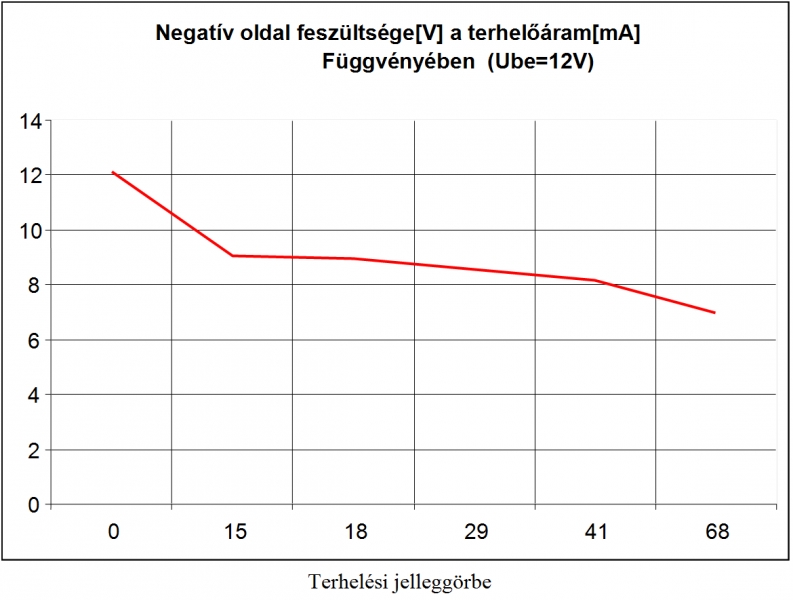

• Maximális terhelhetőség : 40 mA (a negatív ágon)
• Forrasztási pontok: 29 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
