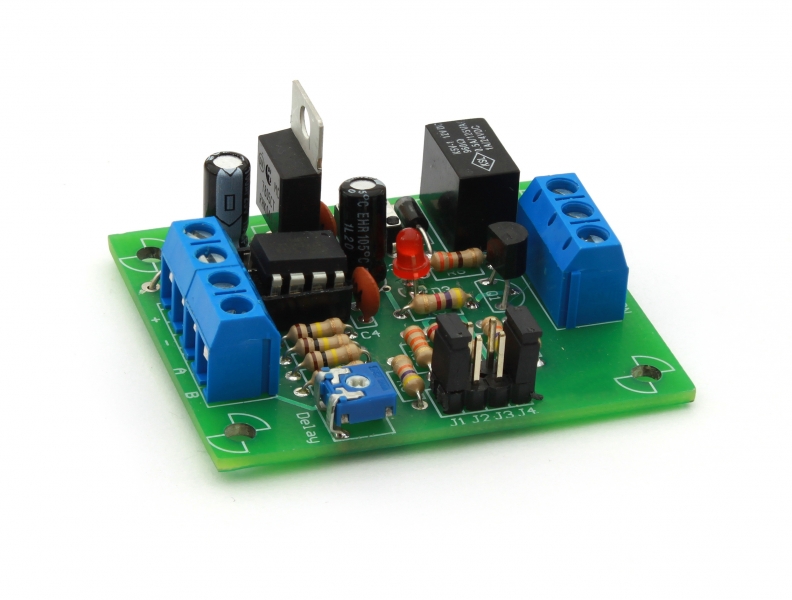

Az eszköz beüzemelése a felhasznált (előre felprogramozott) AVR mikrovezérlőnek köszönhetően igen egyszerű, csak két jumpert kell a megfelelő tüskékre helyezni. Az üzemmód jumperek révén a kimeneti relé működtetése az alábbi:
A kimenet logikai állapota a J1..J4 jumperek segítségével beállított üzemmódtól, valamint az A és B bemenetek állapotától függ. A bemenetek magas szintre vannak húzva, ezért ezek alacsony szintre húzása minősül logikai „igaz” állapotnak.
Jumper nélkül: A kimenet A-ra bekapcsol, B-re pedig kikapcsol.
J1: A kimenet A-ra bekapcsol, B-re pedig állapotot vált.
J2: A kimenet bekapcsol, amikor A és B bemenetek állapota egyszerre „igaz” (logikai ÉS kapcsolat).
J3: A kimenet állapota folyamatosan billeg az igaz és hamis állapotok között, amíg A és B feltételek egyszerre igazak. A váltási periódus P1 trimmerrel állítható a 0,2..12 s tartományban.
J4: A kimenet A-ra bekapcsol, B-re kikapcsol. A kimenet a P1 trimmerrel 0,5...100 s tartományban beállított idő múlva is kikapcsol.
J1 + J4 : A kimenet A-ra bekapcsol, B-re állapotot vált. A trimmerrel 1..100 s tartományban beállított idő múlva kikapcsol.
J2 + J4: A kimenet A és B egyidejű „igaz” állapotában billeg, a trimmerrel 1..100 s tartományban beállított időállandóval. (Ez a mód hasonló a J3 esethez, csak itt lassabb a váltási ütem.)
J3+J4: A kimenet A-ra bekapcsol, B-re kikapcsol, vezérlés nélkül pedig billeg a trimmerrel 0,2..12 s tartományban megadott időállandóval.
Az áramkör a RESET gomb megnyomásával bármikor alaphelyzetbe hozható.
A relé bekapcsolását egy piros LED jelezi.
A készlet megépítése kezdőknek és haladóknak egyaránt ajánlott.
Műszaki adatok
-
Nehézségi fok: 2
-
Elkészítési idő: 20 perc
-
Méretek: 53 × 44 mm
-
Tápfeszültség: 12V
-
Áramfelvétel: 8mA (relé kapcsolás alatt: 30mA)
-
Kimeneti terhelhetőség (rezisztív terhelés esetén) : 1A 24V DC / 0,5 A 125 V AC
-
Forrasztási pontok: 78 db
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete,
|
