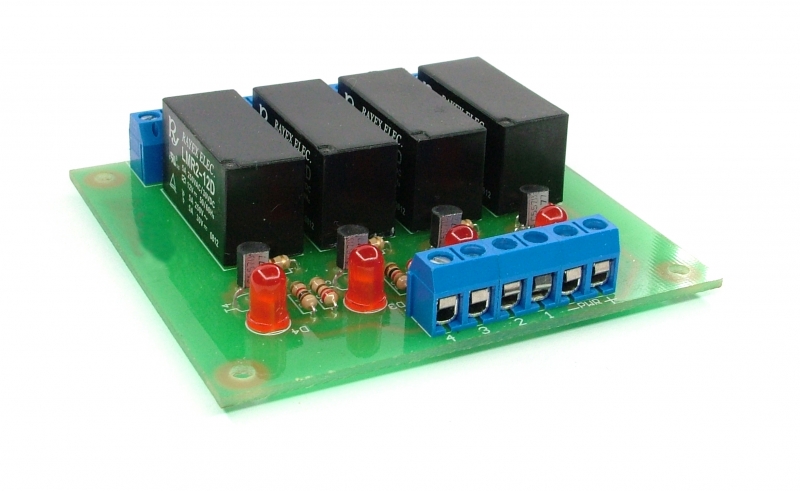

Egyszerűen összeszerelhető, 4 relét tartalmazó áramkör, mely jól használható gyengeáramú áramkörök kimeneteinek max. 250V AC-s illesztéséhez vagy nagyobb áramú fogyasztók kapcsolására. Az áramkör alapból 12V-os relékkel dolgozik, de a tekercs áramkörében alkalmazott soros ellenállással magasabb jelszinthez is igazítható. Speciális esetben a reléket 5V-os feszültségűre cserélve alacsonyabb kapcsolási jelszinthez is átalakítható.

Kezdőknek és haladóknak egyaránt ajánlott.

Műszaki adatok

• Nehézségi fok: 2
• Elkészítési idő: 20 perc
• Méretek: 71,5 × 79 mm
• Tápfeszültség: 12V
• Áramfelvétel: 150mA (relé kapcsolás alatt: 400mA)
• Kimeneti terhelhetőség: 5A 250V AC / 30V DC
• Forrasztási pontok: 102 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete,
