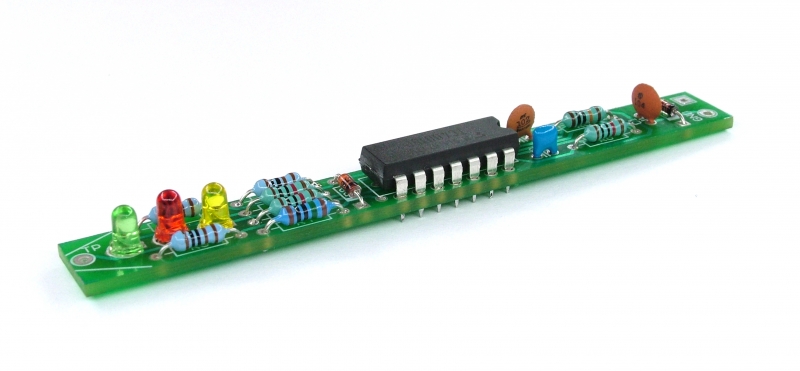

Logikai teszter
|
|
Egyszerű, mégis jól használható logikai szint kijelző cél eszköz digitális áramkörök beméréséhez. Még az ultramodern laborokban is megfér mind amatőr, mind profi mérésekhez. |
Gyors és egyszerű volta miatt jól használható a mindennapi életben hibakeresésre, de oktatási céllal úgyszintén.

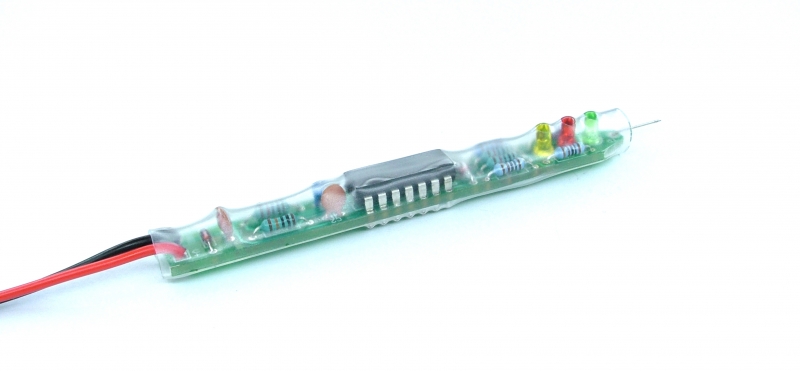

A tapintócsúcs bemeneti impedanciája >10 kOhm. A használatba vételhez célszerű „betokozni”. Erre a célra tökéletesen megfelel egy átlátszó zsugorcső darab is (nem tartozék).
A készülék 3 feszültség-állapot kijelzésére alkalmas:
-
Logikai alacsony szint : zöld LED
-
Logikai magas szint : piros LED
-
Pulzus jelzés : sárga LED
A készülék CMOS alkatrészekből épül fel, így a jelszintek is ehhez a szintekhez igazodnak.
Műszaki adatok:
-
Méretek: 90 × 10 mm
-
Tápfeszültség: 3 .. 15 V DC
-
Áramfelvétel: 20 mA
-
Forrasztási pontok: 48 db
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
|
|
KIT:
Nehézségi szint:
Elkészítési idő: 15 perc
Rendelési szám: EM-50239
A termék nemzetközi regisztrált EAN-kódja:Modul:
Rendelési szám: EM-60239
Letöltések: |
