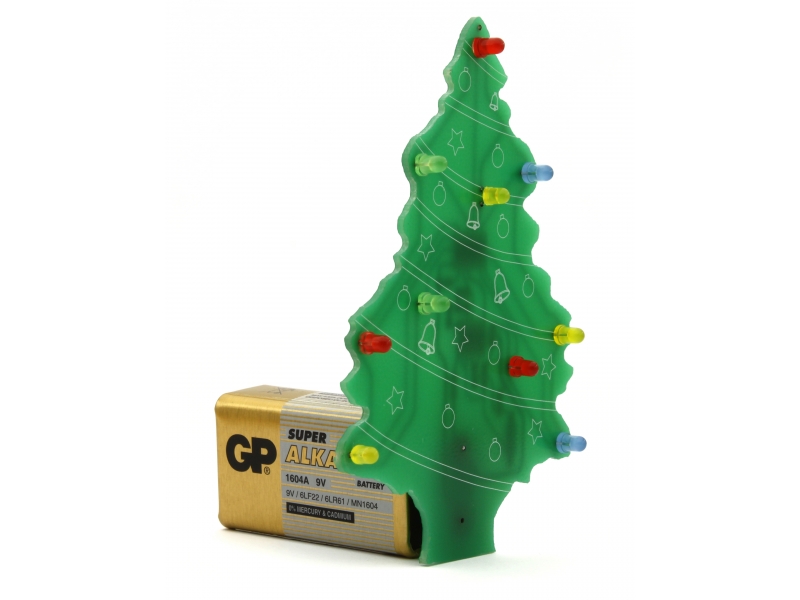

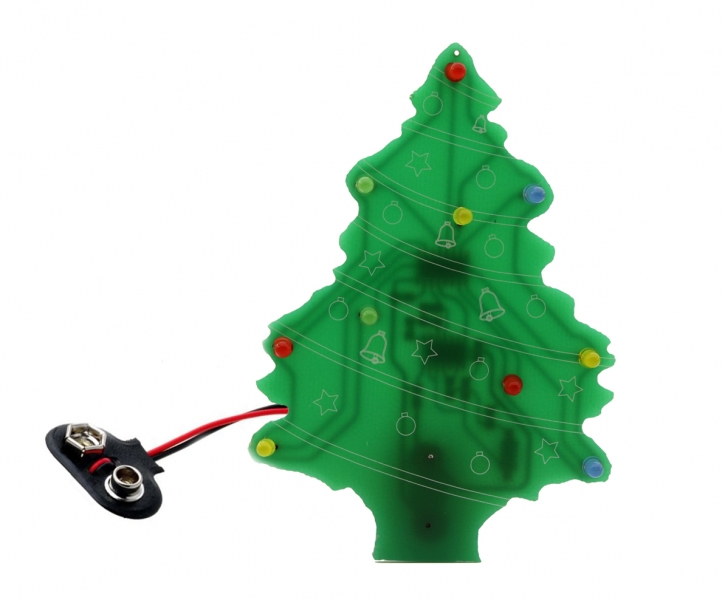

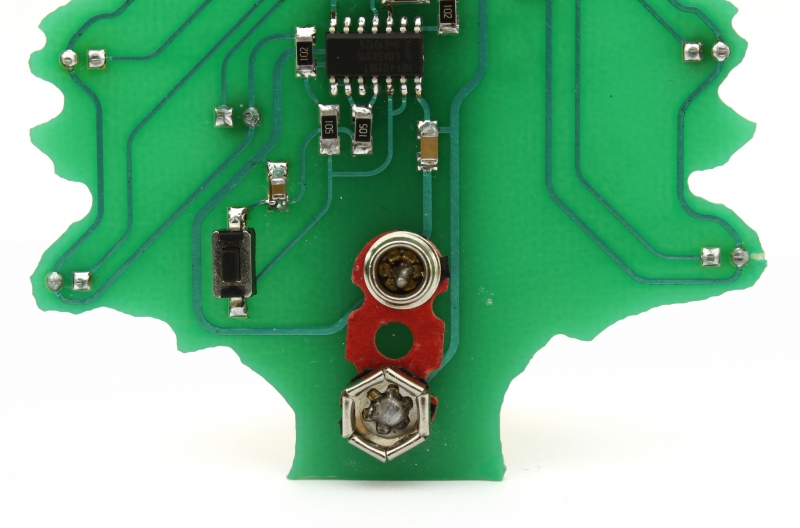

Az áramkör egy 9V-os elemről (nem tartozék) működik, mely a csatlakozó beültetési módjától függően akár lábként is szolgálhat, így a kész áramkör könnyedén megáll az asztalon. A panel hátulján található nyomógomb révén az áramkör ki-/bekapcsolható, így nem szükséges az elemről lehúzni. A kikapcsolt (stand-by) üzemben az áramkör fogyasztása minimális.
Bár a kapcsolás nem bonyolult, a 1206 és SO-xx méretű SMD alkatrészek miatt megépítése inkább csak gyakorlattal rendelkezőknek ajánlott. Kezdők számára a csomag EM-50236 jelzéssel rendelhető SMD-előszerelt változatban is, aminél csak az elem csatlakozó és a LED-ek beforrasztása van hátra.
Műszaki adatok:
-
Méretek: 67 × 95 mm
-
Tápfeszültség: 9 V DC
-
Áramfelvétel: 5 mA (kikapcsolva 0,1µA)
-
Forrasztási pontok: 72 db
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
Működtetéséhez szükséges még:
|
