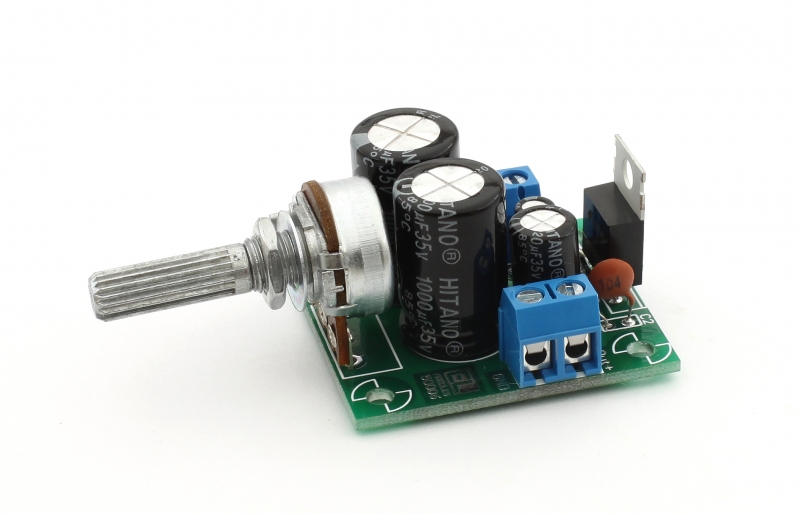

Ebből a készletből egy egyszerű, stabilizátor IC-re épülő állítható tápegység építhető. A tápegység beépített hőmegfutás- és rövidzárvédelemmel rendelkezik. Megépítése bár nem nehéz, az IC hűtésére gondosan kell ügyelni. A jelentős disszipációs veszteség miatt a bemeneti és kimeneti feszültséget célszerű az alábbi táblázat alapján megválasztani:
|
Bemeneti feszültség |
max. 14V |
max. 28V |
|
Kimeneti feszültség |
1,2...10V |
10..25V |
Kezdőknek és haladóknak egyaránt ajánlott, mivel precíz összeszerelés esetén bemérést tulajdonképpen nem is igényel.
Műszaki adatok:
-
Méretek: 40 × 34 mm
-
Forrasztási pontok: 26 db
-
Tápfeszültség: max. 28 V DC
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
-
hűtőborda (max. 4K/W, pl. SK64-37,5)
-
csavarhúzó, csavar, hőcsatoló paszta a hűtőborda szereléshez
Megjegyzés:
Figyelem: A készlet hűtőbordát nem tartalmaz!
|
