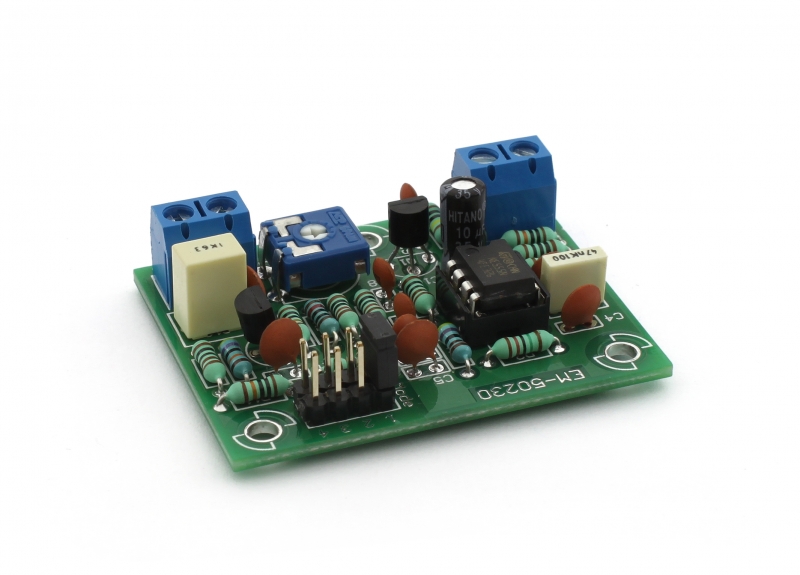

Az áramkör alapját 555-ös időzítő IC-vel kialakított astabil multivibrátor adja, melyet egy több fokozatú jelalak átalakító követ. Az átalakítóból különböző pontokon kivehető jel egy választó kapcsolón keresztül jut a tranzisztoros végfokozatra, melynél a kimenő amplitúdó egy trimmer potencióméterrel állítható. A jelalak választás eredetileg jumper sorral van megoldva, de ez könnyen átalakítható forgókapcsolósra. A jelalakokban az 555-ös IC alap működéséből fakadó túllövés miatt, ez az áramkör inkább csak egyszerűbb kapcsolások beméréséhez javasolt.

Műszaki adatok:

• Méretek: 50 × 39 mm
• Forrasztási pontok: 75 db
• Tápfeszültség: 9V DC (célszerűen elem)
• Áramfelvétel: kb. 10 mA
• Működési frekvencia: kb. 1 kHz
• Választható jelalakok: négyszög, trapéz, háromszög, szinusz

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
