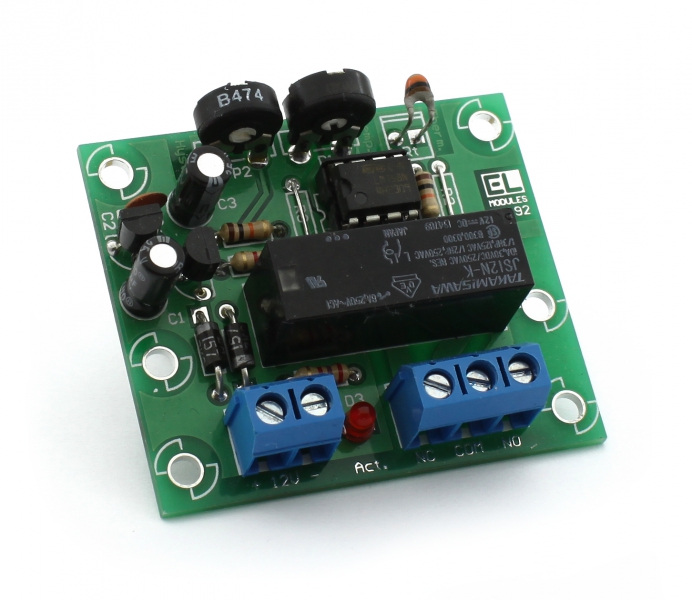

Az áramkör egy NTC hőérzékelőből, egy ún. hiszterézises komparátorból és a teljesítményt kapcsoló relés fokozatból épül fel. Az kapcsolás elem értékei a
szobahőmérséklet körüli szabályzáshoz vannak beállítva, de alkatrész cserével a
kívánt hőmérséklet az NTC érzékelő -40 ... +125°C üzemi hőmérséklet
tartományán belül áthelyezhető. A panel kialakítása révén könnyen beszerelhető
az ajánlott műanyag dobozba.
Kezdőknek és haladóknak egyaránt ajánlott.
Műszaki adatok:
-
Méretek: 52×45 mm
-
Forrasztási pontok: 56 db
-
Tápfeszültség: 12V DC
-
Fogyasztás: 5 / 40 mA (a relé meghúzásától függően)
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
-
CP-20-22 műanyag doboz (opcionális)
|
