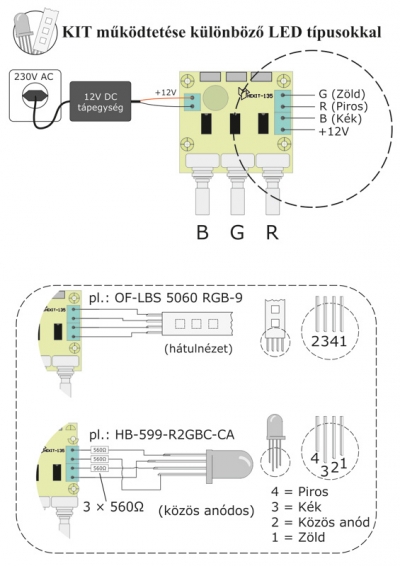

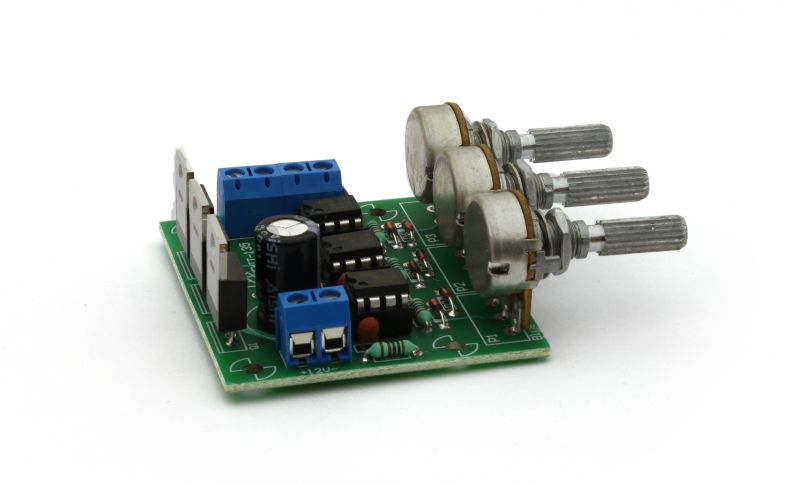

Az áramkör 3, egymástól független részegységből áll, melyek 555-ös időzítő áramkörökkel felépített szabályzók. Az eszköz a tápfeszültség PWM szabályzásával éri el a kívánt fényerő beállítását. Három különállóan keverhető csatornája lehetőséget biztosít akár színes RGB LED-csíkok vezérlésére, színkeverésre is. A PWM szabályzás elvi korláta miatt a kitöltési tényező 2..98% tartományban állítható, vagyis teljesen sötét, illetve teljesen kivezérelt állapotot nem lehet vele elérni, de a tapasztalatok alapján ez nem okoz látható problémát a színkeverésben. A szabályzó potenciométerek a panelen kaptak helyet, de igény szerint vezetékekkel ki is emelhetők onnan. A csatornák FET-es végfokozata csak extrém terhelés mellett igényelnek hűtést. A kapcsolásban a kimenetek föld felé húznak, ezért közös anódos LED-ek vezérlésére alkalmas.

Kezdőknek és haladóknak egyaránt ajánlott.

Műszaki adatok:

• Méretek: 58 × 51 mm
• Tápfeszültség:  12 VDC
• Működési frekvencia: 25kHz
• Terhelhetőség: max. 3A
• Forrasztási pontok: 86 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.

A működtetéshez szükséges még:

• hálózati transzformátor + egyenirányító + puffer kondenzátor vagy 12V DC-t adó tápegység
• hűtőborda a kapcsolóeszközre, amennyiben a LED-ek számából következően szükségessé válik
