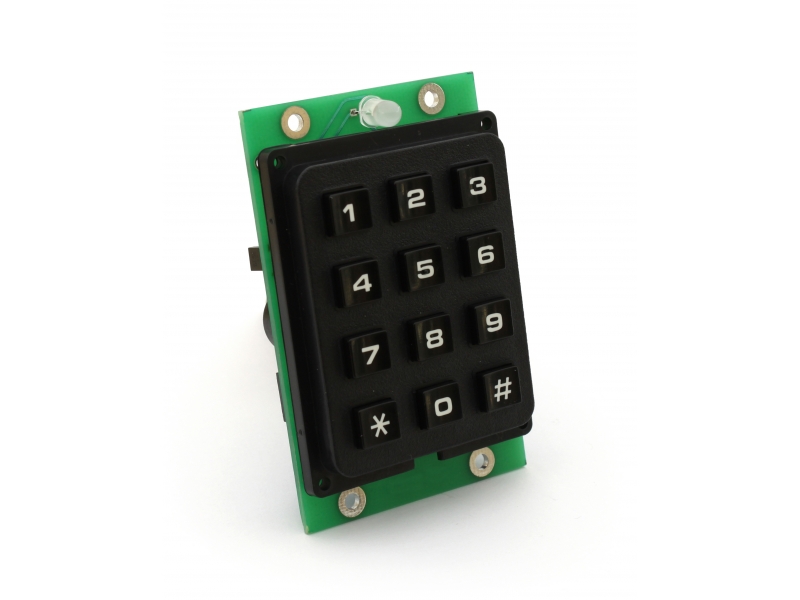

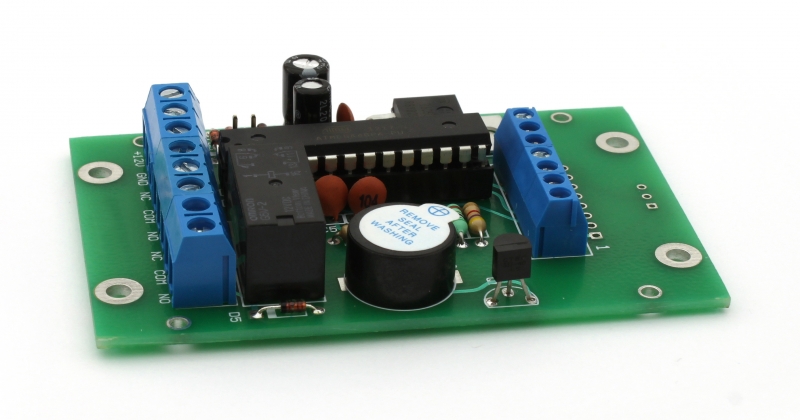

A kapcsolás alapja egy előre programozott AVR mikrovezérlő, mely mátrixba kötött billentyűzet segítségével tanítható, és üzemeltethető. Az áramkör AC és DC tápfeszültségről egyaránt működik. A panel kialakítása révén közvetlenül tudja fogadni az ajánlásban szereplő billentyűzetet (nem tartozék). A szükséges vezetékek sorkapocsra is ki vannak vezetve, így önálló (pl. vandálbiztos) nyomógombokkal is megépíthető. A két morze érintkezős relének köszönhetően az ajtónyitáson túl akár riasztó/jelző rendszerbe is beköthető. A kezelést egy kétszínű LED és egy piezo-zümmögő segíti.
Az áramkör megépítését bátran ajánljuk kezdőknek és haladóknak egyaránt.

Megjegyzés:

• Előre programozott mikrovezérlő
• Mátrix billentyűzettel vagy nyomógombokkal szerelhető (nem tartozékok)
• Riasztó rendszerbe köthető
• 10 db külön programozható 4-jegyű kódot tárol
• Mester kóddal programozható

Műszaki adatok:

• Méretek: 79×51 mm
• Tápfeszültség: 9..12V AC / 12V DC
• Áramfelvétel: max. 70 mA
• A relé terhelhetősége: 1A (125V AC, 30V DC)
• zár időzítés: 1 másodperc
• Forrasztási pontok: 103 db

Az összeszereléshez szükséges még ...

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
