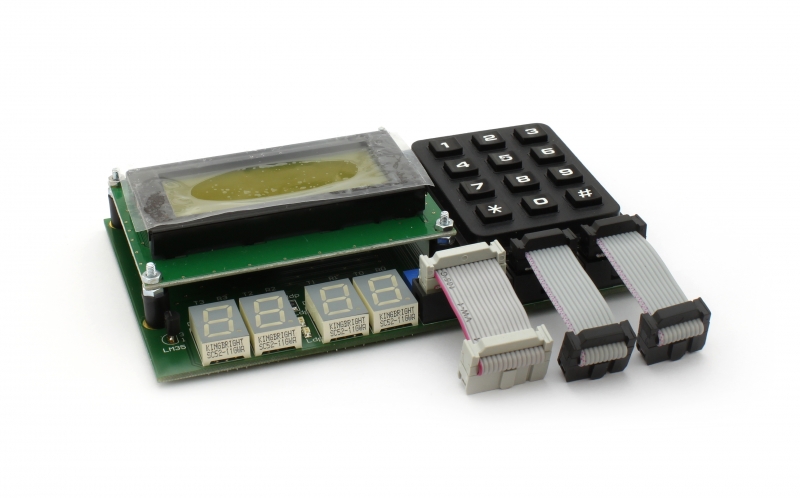

A panelen megjelenítésre és bevitelre alkalmas eszközök kerültek elhelyezésre.

Megjlenítő eszközök:

LCD kijelző, 4×16 karakter, HD44780 kompatibilis

Az LCD kijelző 4 adatbites üzemmódban használható, így 3 vezérlő és 4 adat vonallal rendelkezik. Egy karakter kiírása ebből adódóan két írási ciklussal jár.

4 db 7-szegmenses kijelző

A hétszegmenses kijelzők multiplexerrel valamint meghajtó áramkörrel vannak ellátva. A meghjató áramkörnek BCD kódban kell megadni a kiírni kívánt számot, a multiplexernek pedig szintén BCD kódban kell megmondani, hogy melyik kijelzőre szeretnénk kiírni az adott számot. A legkisebb cím a jobboldali kijelzőhöz tartozik (0), majd balra növekszik (egészen háromig). Lehetőség van még két db LED-et is kiválasztani a multiplexerrel (4-es cím), amelyek a hétszegmenses kijelzők között találhatóak meg, így könnyedén kialakítható egy óra.

3 színű LED

A panelen megtalálható egy 3 színű LED, amelyet például 3 szoftveres PWM jellel meghajtva könnyedén előállítható 256 (4 bites PWM) színkombináció vagy akár 16 Millió (8 bites PWM).

Bemeneti eszközök:

3×4-es billentyűzet mátrix

A billentyűzet mátrix soraira aktív jelet adva (időben egyszerre mindíg csak egyre), és az oszlop jeleket beolvasva könnyedén megállapítható, hogy adott pillanatban melyik gomb került lenyomásra.

LM35 hőszenzor

A hőmérséklet érzékelő szenzor kimenete a mikrokontroller analóg bemenetére van kötve. A kontroller belső A/D átalakítóját használva lehet digitalizálni, majd egy skálatényezővel megmondani, hogy mekkora a hőmérséklet értéke.

Csatlakozó kiosztás

A kiegészítő panel teljes egészében illeszkedik a T-Bird csatlakozó kiosztásához.
