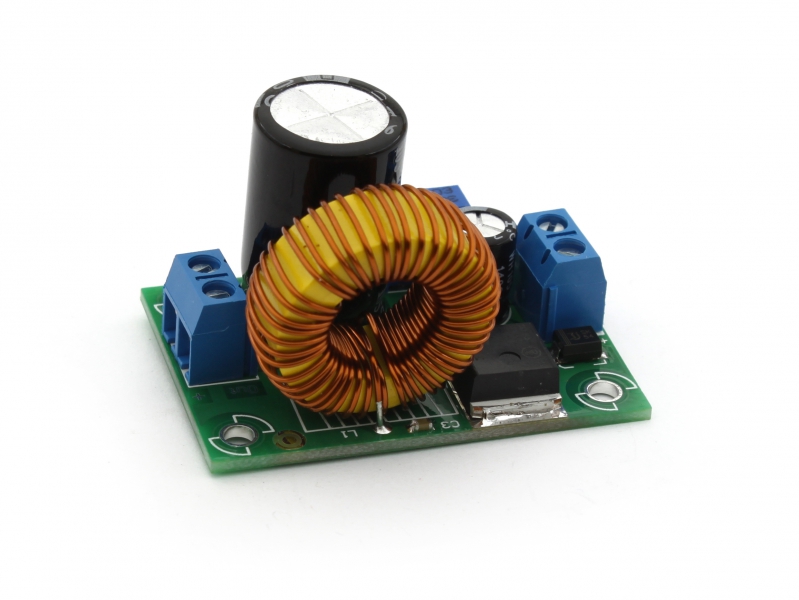

A kapcsolás az alkalmazott TS2576-ADJ jelű integrált áramkör gyári ajánlása, mely a kompakt kivitel érdekében SMD alkatrészek felhasználásával készült.
A kimeneti feszültség 1,23 és 37 V között egy többfordulatú trimmerrel állítható, illetve speciális alkalmazásban fix (SMD) ellenállásokkal beállítható (lásd. alábbi képlet és táblázat). A számolási képlet a következő:
Uki = Uref ( 1 + R1/R2) ; R2 = R1 (Uki / Uref - 1)
Ahol Uref értéke 1,23V és R1-nek 1k ... 5k tartományba kell esni.
Az alábbi táblázatban a leggyakoribb kimeneti feszültségekhez tartozó közelítő osztó értékek láthatók:
|
Névl. fesz. |
R1 |
R2 |
Tényleges fesz. |
|
3,3 V |
2,7 kOhm |
4,7 kOhm |
3,37 V |
|
5 V |
2,7 kOhm |
8,2 kOhm |
4,96 V |
|
6 V |
3,3 kOhm |
13 kOhm |
6,08 V |
|
9 V |
4,3 kOhm |
27 kOhm |
8,95 V |
|
12 V |
1,5 kOhm |
13 kOhm |
11,89 V |
|
13,5 V |
2 kOhm |
20 kOhm |
13,53 V |
Bár az áramkör nem bonyolult, a kis méretű SMD alkatrészek miatt a megépítés inkább csak gyakorlattal rendelkezőknek ajánlott.
Műszaki adatok:
-
Nehézségi fok: 2
-
Elkészítési idő: 10 perc
-
Méretek: 48×33 mm
-
Tápfeszültség: max 40 VDC (Uki + 2V)
-
Terhelhetőség: max 3A
-
Forrasztási pontok: 22 db
Az összeszereléshez szükséges még:
-
forrasztópáka és ón,
-
oldalcsípő fogó,
-
multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
|
